運用CMOS製程技術，創建二維-三維鍺量子點陣列成長技術，具有優質的製程掌控、工程設計與熱穩定特色，提供量子元件與積體電/光路重構性與整合擴充性。不僅有效地進行基礎量子物理性質研究，更有助於開拓先進、高效能計算如:量子計算、矽光子等硬體技術，促進量子電腦與矽光連結產業商品化之可行性。

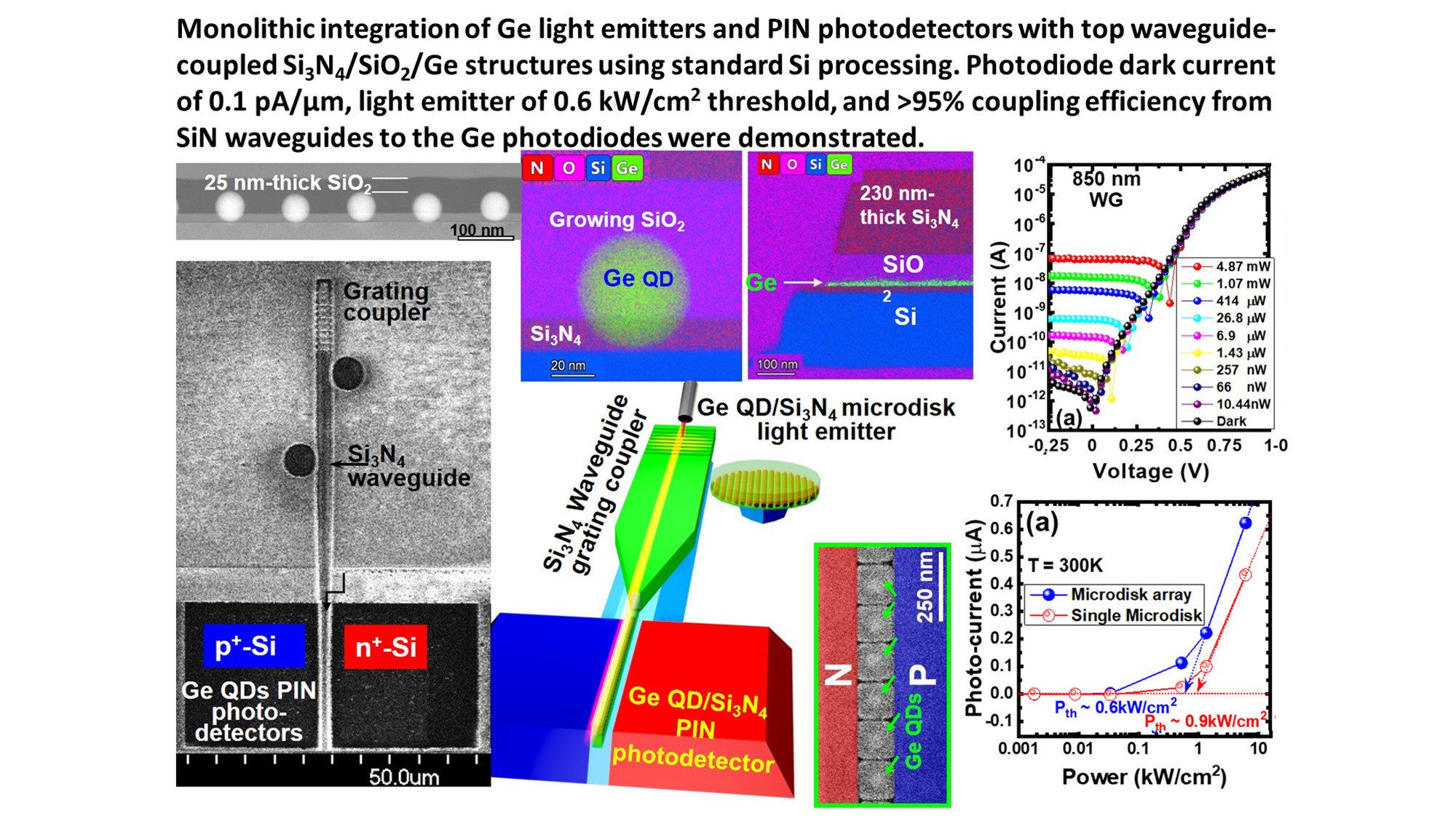

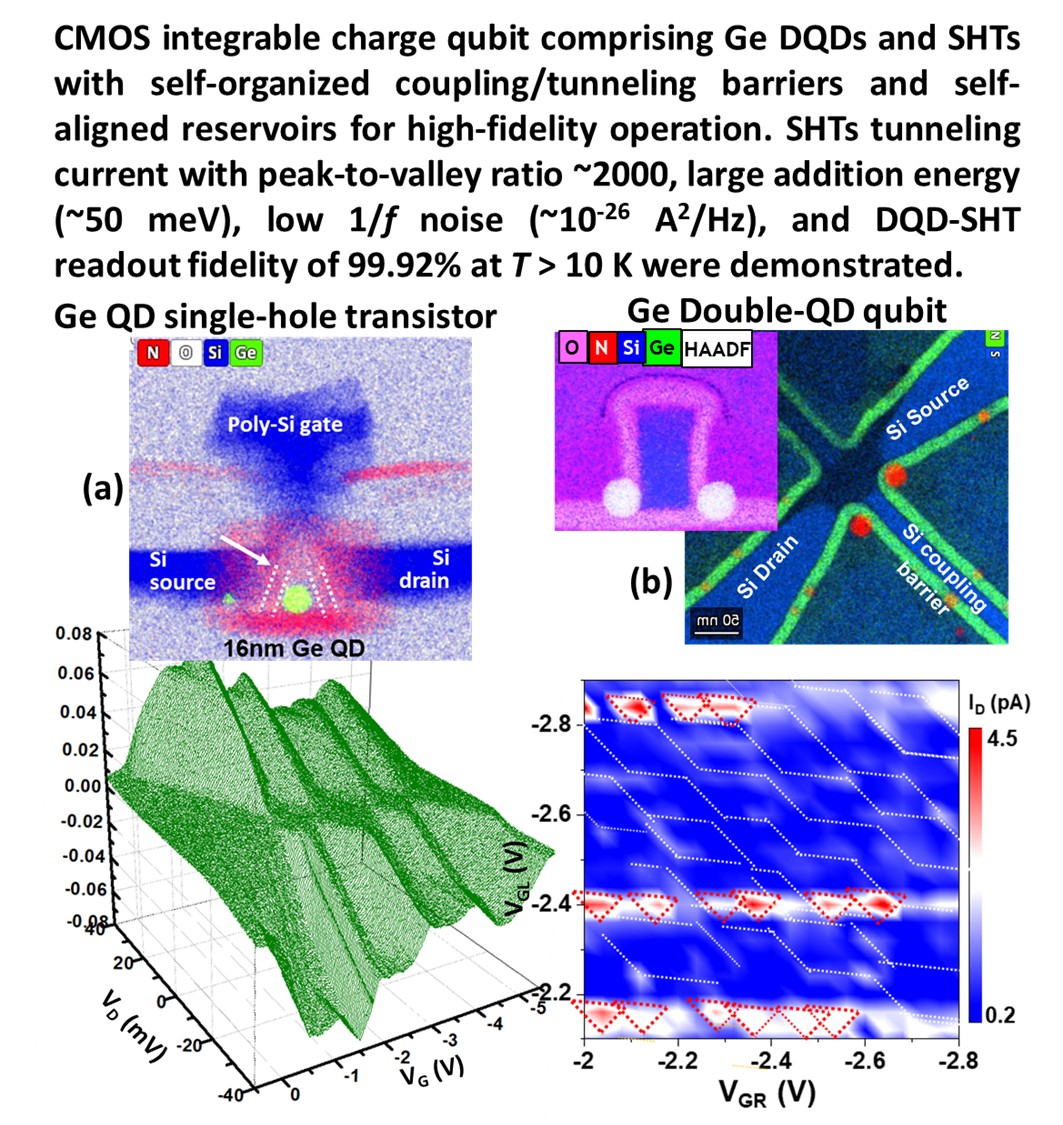

以CMOS製程工藝，開創鍺量子點成長技術，可實現高效計算核心硬體如:量子位元與矽光子等關鍵元件。展示全球首例，可常溫運作單電荷電晶體與可高溫運作、具擴展性鍺量子點量子位元直流功能性，開啟半導體量子電腦商品化的契機。可整合氮化矽波導、鍺光源與鍺光偵測器於一體，促進矽光子量產可行性。

運用CMOS製程工藝，開發鍺量子點成長技術，實現高效計算核心硬體如:半導體量子位元與矽光子等元件。展示全球首例，常溫運作單電子電晶體與具擴展性鍺量子位元直流特性，開啟半導體量子電腦商品化契機。鍺量子點具有高溫穩定特質，可整合氮化矽波導、鍺光源與鍺光偵測器於一體，實踐矽光子積體電路，促進高效計算應用。
